GPD2806A – User Manual – non-screen MP3 player applications designed chip

Part Number : GPD2806A

Function : User Manual – non-screen MP3 player applications designed chip

Manufactures : Chipkingdom

Images :

1 page
GPD2806A image

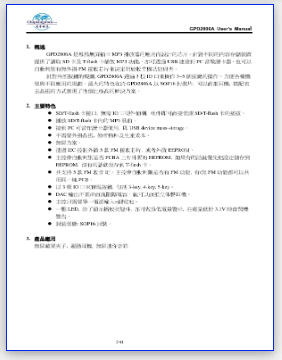

2 page
pinout

Description :

GPD2806A User’s Manual V0.1 – Apr. 17, 2013 Room17A, BuildingA,Huaqiang Plaza,Huaqiang North Road,Futian District,Shenzhen.China. Tel: 86-0755-83614001 Fax: 86-0755-83256596 + www.chipkingdom.com GPD2806A User’s Manual 1. 概述 GPD2806A 是專為無屏插卡 MP3 播放器的應用而設計的芯片。針對不同的內容存儲裝置 提供了讀取 SD 卡及 T-flash 卡播放 MP3 功能,,亦可透過 USB 連接到 PC 當做讀卡器,也可以 自動判別有無外掛 FM 接收芯片來決定開放收音機功能與否。 針對外部按鍵的規劃, GPD2806A 透過 3 根 IO 口來操作 3~5 個按鍵的操作,方便各種機 型與不同應用的規劃。最大的特色在於 GPD2806A 以 SOP16 封裝片, 可以直推耳機, 撘配省 去晶振的方式實現了性價比極高的解決方案。 2. 主要特色 SD/T-flash 卡接口, 無需 IO 口硬件偵測, 軟件即可直接偵測 SD/T-flash 卡的插拔。 播放 SD/T-flash 卡內的 MP3 歌曲。 接到 PC 可當作讀卡器使用, 即 USB device mass-storage。 不需要外掛晶振, 節省物料及生產成本。 無屏方案。 透過 I2C 控制外置 5 款 FM 接收芯片, 或者外置 EEPROM。 主控會自動判別是否 PCBA 上有外置的 EEPROM; 如果有的話就優先把設定儲存到 EEPROM, 沒有的話就改存到 T-flash 卡。 共支持 5 款 FM 收音 IC。主控會自動判斷是否有 FM 功能, 有/無 FM 功能都可以共 用同一塊 PCB。 以 3 根 IO 口來實現按鍵, 包括 3-key, 4-key, 5-key。 DAC 輸出不須串直流阻隔電容,就可以直推立体聲耳機。 主控只需要單一電源輸入=鋰電池。 一顆 LED, 除了顯示播放狀態外, 亦可做為低電量警示, 在電量低於 3.1V 時會閃爍 警告。 封裝型態: SOP16 封裝。 3. 產品應用 無屏蘋果夾子, 運動耳機, 無屏迷你音箱 2/11 4. 管腳定義 GPD2806A User’s Manual 號 名稱 1 V33_REG V3.3V 2 V50_REG Vbat 3 VSS DGND 4 VCMO VCMO 5 DACOL DACL 6 VCOM Vref 7 DACOR DACR 8 VSS_DA16 AGND 9 DM USB_DM 10 DP USB_DP 11 IOA0 LED/IOKEY 12 IOB1 SD_CLK SD_DET 13 IOB0 SD_CMD I2C_CLK 14 IOB4 IOKEY 15 IOB2 SD_D0 I2C_DAT 16 IOB3 IOKEY 功能描述 主控內部 3.0V 電源,請外掛 0.1uF 和 10uF 電容穩壓。 主控電源輸入,直接接到鋰電池(3.6~4.2V)或 DC5V。 主控接地,數字接地。 耳機輸出的參考電平。 耳機左聲道模擬輸出。 主控內部模擬電路的參考電平;請掛 1uF 電容穩壓。 耳機右聲道模擬輸出。 主控內部模擬電路的接地。 USB 的 data 線。 USB 的 data 線。 主要是控制 LED 顯示,同時也是按鍵控制一。 SD/T-flash 卡的 clock 輸出。 在有外掛 FM 情況下,會同時兼 SD_DET 輸入。 (1) SD/T-flash 卡的 command。 (2) I2C 的 clock,連接 EEPROM 或者 FM 接收芯片。 按鍵控制二。 (1) SD/T-flash 卡的 data – D0。 (2) I2C 的 data,連接 EEPROM 或者 FM 接收芯片。 按鍵控制三。 3/11 GPD2806A […]

3 page

GPD2806A Datasheet
