Part Number: LIS8512

Function: Two windings – primary-side control LED driver switch

Manufacturer: LIS

Images:

1 page

2 page

Description:

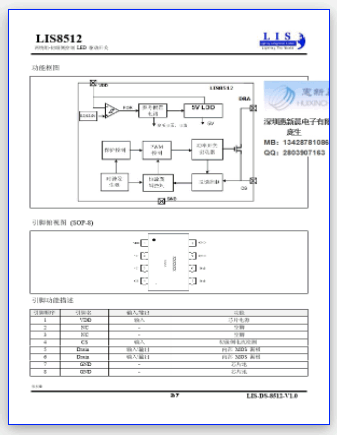

LIS8512 两绕组-初级侧控制 LED 驱动开关 特性  去辅助绕组的专利采样及供电技术  新颖的数字电流环路控制技术  集成变压器感量补偿功能  集成前沿导通消隐功能（LEB）  集成频率抖动功能  超低工作电流（110uA）  超宽输出电压范围  芯片欠压和过压保护功能  逐周期初级侧峰值电流保护功能 概述 LIS8512 是一款专用于 LED 恒流驱动的控制芯 片，通过采用专有的初级侧 LED 恒流控制技术， 使得系统架构得到了最大程度的精简。它不但省 去了传统二次侧控制所需的光耦和 431 等反馈器 件，而且还进一步省去传统初级侧控制架构中用 于实现反馈的辅助绕组，反馈电阻以及为 IC 供电 的整流二极管等无源器件，使系统成本得到极大 程度的降低。由于采用高压直接供电，LIS8512 系统的输出电压范围得到极大的拓宽，同一驱动 系统可以驱动 1~5 颗串联 LED，方便系列机种应 用。右图示出了这种芯片的典型应用。LIS8512 还集成了完善的保护功能，包括输入电流的逐周 期过流保护，电流检测管脚的开路保护，IC 过温 保护，以及输出端的开路和短路保护等。  输出开路，短路保护功能  过温保护功能  优化的恒流精度  优化的线电压及负载调整率  优化的电流温度系数  优化的系统成本  内置700V高压MOS  SOP-8封装 应用（5W 以下 LED 灯驱动）  LED射灯驱动  LED橱柜灯驱动  LED轨道灯驱动 版权© 典型应用电路  LED天花灯驱动  LED景观灯驱动 1/7 LIS-DS-8512-V1.0 LIS8512 两绕组-初级侧控制 LED 驱动开关 功能框图 引脚俯视图 (SOP-8) XXXXXX XXXX X 引脚功能描述 引脚顺序 1 2 3 4 5 6 7 8 引脚名 VDD NC NC CS Drain Drain GND GND 版权© 输入/输出 输入 输入 输入输出 输入输出 – 2/7 功能 芯片电源 空脚 空脚 初级侧电流检测 内部 MOS 漏极 内部 MOS 漏极 芯片地 芯片地 LIS-DS-8512-V1.0 LIS8512 两绕组-初级侧控制 LED 驱动开关 极限工作范围 电源电压 (引脚 1) -最大结温 （TJMAX） 工作环境温度（Ta） -存储温度范围（TSTO） 引线温度（无铅封装，焊接，10 秒） -CS 引脚电压范围 -Drain 引脚电压范围 – […]

3 page

LIS8512 Datasheet
