MIP2F30MTSCF – Silicon MOSFET type Integrated Circuit

Part Number : MIP2F30MTSCF

Function : Silicon MOSFET type Integrated Circuit

Manufactures : Panasonic

Images :

1 page
MIP2F30MTSCF image

2 page

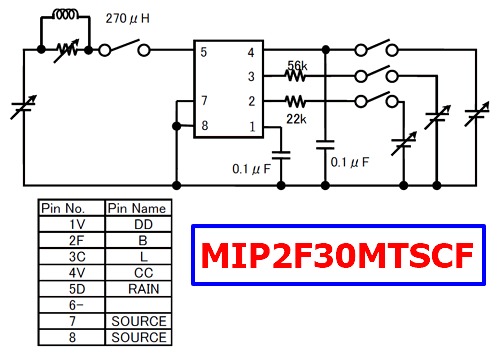

pinout

Description :

Doc No. TD4-EA-01808 Revision. 1 MIP2F30MTSCF 種別/Type 用途/Application 構造/Structure シリコン MOS形集積回路/Silicon MOSFET type Integrated Circuit スイッチング電源制御用/For Switching Power Supply Control CMOS形/CMOS type 添付図/See Fig.6 マ ーク記号/マーキング/Marking MIP2F3 等価回路/Equivalent Circuit 外形/Out Line DIP7-A1-B A.絶対最大定格/ABSOLUTE MAXIMUM RATINGS (Ta=25℃±3℃) NO. 項目/Item ドレイン電圧 DRAIN Voltage VCC電圧 VCC Voltage VDD電圧 VDD Voltage フィードバック電圧 FEEDBACK Voltage フィードバック電流 FEEDBACK Current CL端子電圧 CL Voltage CL端子電流 CL Current 出力ピーク電流 Output Peak Current チャネル部温度 Channel Temperature 保存温度 Storage Temperature 記号/ Symbol VD VCC VDD VFB IFB VCL ICL IDP Tch Tstg 定格/Ratings 単位/ Unit V V V V μA V μA A ℃ ℃ オン時ブランキング幅 +過電流保護遅れ時間 備考/Note ※1: 下記パルス幅以内での 保証とする (It is guaranteed within the pulse as below.) 1 2 3 4 5 6 7 8 9 10 -0.3 ~ 700 -0.3 ~ 45 -0.3 ~ 8 -0.3 ~ 8 500 -0.3 ~ 8 150 1 (※1) 150 -55 ~ +150 Leading Edge Blanking Pulse + Current Limit Delay ton(BLK)+td(OCL) B.電気的特性/ELECTRICAL CHARACTERISTICS No. 項目/Item 記号/ Symbol 測定条件/Measure condition (TC=25℃±2℃) 測定条件/Measure Condition (測定図-1 参照/See Figure 1) Typ. Limit Min Max Unit 【コントロール機能/CONTROL FUNCTIONS】 1 出力周波数 Output Frequency 最大デューティサイクル Maximum Duty Cycle VDD基準電圧 VDD Voltage VDD停止電圧 UV Lockout Threshold Voltage fosc fosc(L) MAXDC VDD VUV VCC=15 V, VD=5 V, IFB=20 μA, ICL=50 μA VCC=15 V, VD=5 V, IFB:OPEN, ICL

MIP2F30MTSCF Datasheet
