BF-483 Datasheet PDF – 250V, 100mA, NPN Transistor, BF483

Part Number: BF-483, BF483

Function: NPN High-Voltage Transistor

Package:  TO-92 Type

Manufacturer: Philips Semiconductor, NXP

BF-483 NPN Transistor

Description

This is NPN High-Voltage Transistor.

Features

1. NPN transistors, PNP complement: BF488

2. Low feedback capacitance.

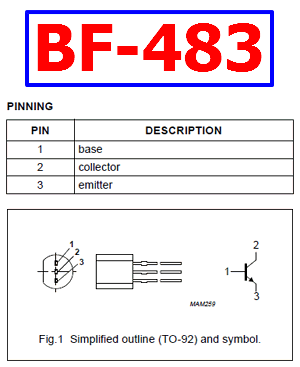

Pinout

BF-483 datasheet pinout

Applications:

1. Intended for use in video output stages in black-and-white and in colour television receivers.

LIMITING VALUES :

1. Collector-base voltage : Vcbo = 300V

2. Collector-emitter voltage : Vceo = 250V

3. Emitter-base voltage : Vebo = 5V

4. Peak collector current : Icm = 200 mA



Other data sheets are available within the file: BF485, BF487

BF-483 Datasheet PDF
