RJH3047 Datasheet PDF – 330V, 50A, IGBT – Renesas

Part Number: RJH3047

Function: IGBT, 330V, 50A

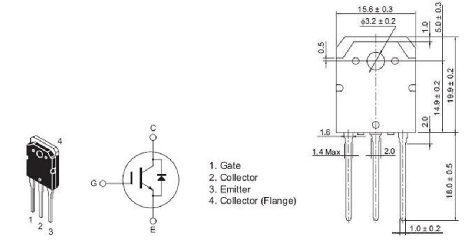

Package:  TO-3P Type

Manufacturer: Renesas ( https://www.renesas.com/ )

Description

INSULATED GATE BIPOLAR TRANSISTOR


RJH3047

Description

This is 330V, 50A, Silicon N Channel IGBT

Basic Information

1. Production Status : EOL
2. PLP : –
3. Number of Channels : Single
4. Configuration [Device] : B-in FRD
5. VCES (V) : 330
6. Ic (Peak) (A) : 200
7. IC (A) @25 °C : 50
8. VCE (sat) (V) : 1.6
9.  tf (µs) typ. : 0.16

RJH3047DPK Datasheet

Applications:

High Speed Power Switching

RJH3047 Datasheet

RJH3047 Datasheet

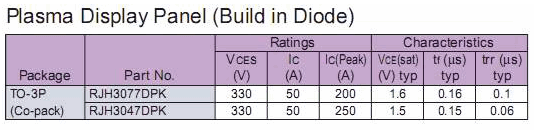

Other data sheets are available within the file: RJH3077DPK, RJH3047DPK

RJH3047 pdf
