K7A60W Datasheet – 600V, 7A, N-ch, MOSFET, TK7A60W

Part Number: K7A60W, TK7A60W

Function : 600V, 7A, N-ch, MOSFET

Package: TO-220SIS Type

Manufacturer: Toshiba

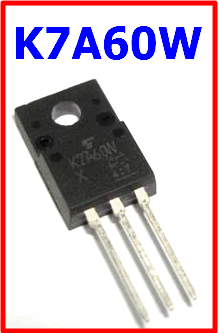

K7A60W mosfet TK7A60W

Description

This is 600V, 7A, Silicon N-Channel MOSFET.

Features

1. Low drain-source on-resistance: RDS(ON) = 0.5 Ω(typ.)  by used to Super Junction Structure : DTMOS

2. Easy to control Gate switching

3. Enhancement mode: Vth= 2.7 to 3.7 V (V DS = 10 V, ID = 0.35 mA)

Pinout

K7A60W datasheet pinout

Absolute Maximum Ratings (Ta = 25°C)

1. Drain to source voltage: VDSS = 600 V

2. Gate to source voltage: VGSS = ± 30 V

3. Drain current: ID = 7 A

4. Power Dissipation: Pd = 30 W

5. Channel temperature: Tch = 150 °C

6. Storage temperature: Tstg = -55 to +150 °C



K7A60W Datasheet
