TA2024 Datasheet PDF – 10W, Digital Audio Power Amplifier

Part Number: TA2024

Function : Digital Audio Amplifier using Digital Power Processing

Package: 36-pin Power SOP

Manufacturer: TRIPATH TECHNOLOGY ( www.tripath.com )

Image:

ta2024-audio-amplifier

Description

The TA2024 is a 10W/ch continuous average two-channel Class-T Digital Audio Power Amplifier IC using Tripath’s proprietary Digital Power Processing technology. Class-T amplifiers offer both the audio fidelity of Class-AB and the power efficiency of Class-D amplifiers.

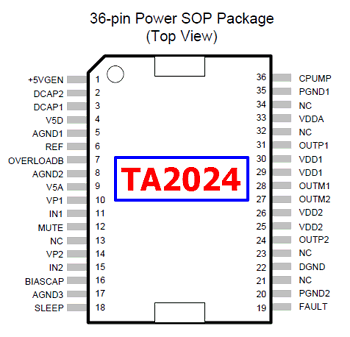

Pinout

ta2024-datasheet-pinout

Features

1. Dynamic Range = 102 dB

2.Mute and Sleep inputs

3. Turn-on & turn-off pop suppression

4. Over-current protection

5. Over-temperature protection

6. Bridged outputs

Benefits

1. Fully integrated solution with FETs

2. Easier to design-in than Class-D

3. Reduced system cost with no heat sink

4. Dramatically improves efficiency versus Class-AB

5. Signal fidelity equal to high quality linear amplifiers

6. High dynamic range compatible with digital media such as CD, DVD, and Internet audio



Applications

1. Computer/PC Multimedia

2. DVD Players

3. Cable Set-Top Products

4. Televisions

5. Video CD Players

6. Battery Powered Systems



TA2024 Datasheet PDF
